КОЛЛЕКЦИЯ ОРУЖИЯ GHOST SHIP : ПИСТОЛЕТЫ И РЕВОЛЬВЕРЫ

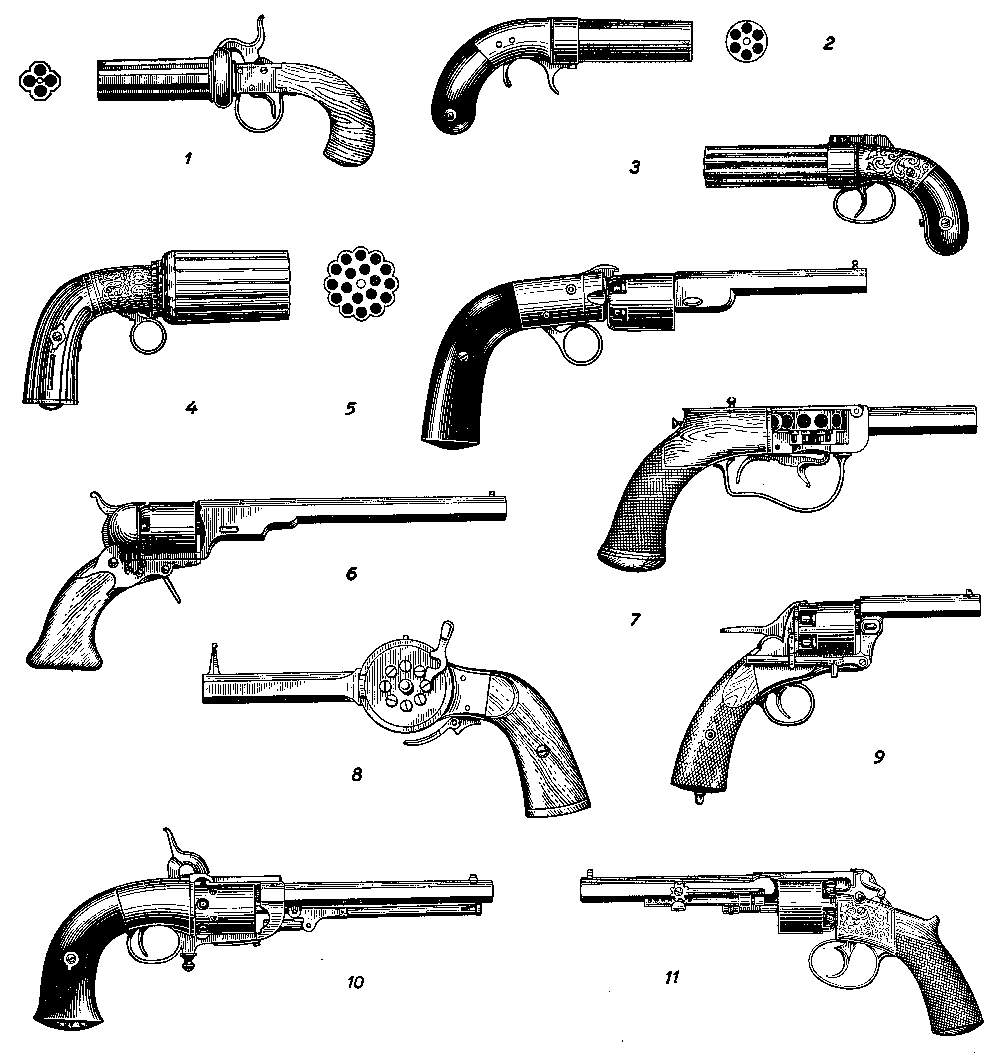

Рис. 10. Капсюльные пистолеты с вращающейся связкой стволов (бундельревольверы, или пепербоксы), середина 19 в. Капсюльные револьверы одноствольные: 1 - Энгхольм, с курком без самовзвода и стволами, поворачивающимися вручную (Швеция); 2 - Бэкон, с курком, расположенным снизу (США); 3 - Ал-лен. В цикл работы самовзводного ударно-спускового механизма входит также поворот связки стволов (США); 4 - Маристта, 1837 г., 18 стволов (Бельгия); 5 - Колейе. Устройство, каку бундельревольверов, но связка стволов укорочена до размеров барабана и снабжена одним нарезным стволом (Бельгия); б - Кольт, "Патерсон" (США); 7 - Вилькнисон. Заряды помещаются в девяти радиально расположенных каморах диска, вращающегося вокруг вертикальной оси, курок расположен снизу (США); S - Ноэль, 1850 г. Диск с восемью радиально расположенными каморами вращается вокруг горизонтальной поперечной оси. Курок справа, предохранитель слева; 9 - Веблей, "Лонгспэр". Курок без самовзвода, рычаг-запыживатель расположен на корпусе справа под барабаном (Великобритания); 10 - Баттерфилд. Ударно-спусковой механизм простого действия, рычажное запыживающее приспособление под стволом (США); 11-Вестлсй - Ричарде, самовзводный. Рычаг воздействует на прямолинейно движущийся запыживающий стержень с помощью шестеренки (Великобритания)
